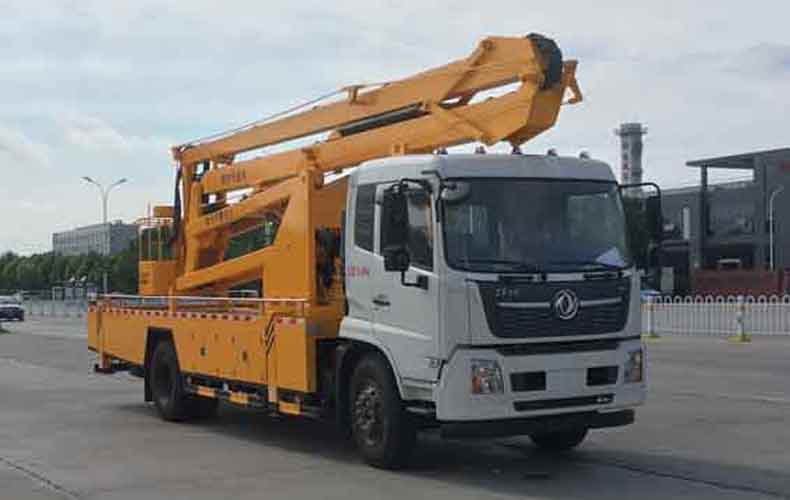

东风天锦24米高空作业车 产品主要技术资料
|
|
产品名称：
|
CSC5120JGK6D24型高空作业车
|
外型尺寸(mm)：
|
9395,9425×2500×3900
|
|
底盘型号：
|
DFH1180EX8
|
作业高度
|
24米
|
|
总 质 量 ： (kg)
|
12460
|
接近/离去角(° )
|
17/9
|
|
额定质量： (kg)
|
|
前悬/后悬(mm)：
|
1400/2995,1430/2995
|
|
整备质量：(kg)
|
12265,12330
|
*高车速(km/h)：
|
89
|
|
排放标准：
|
GB17691-2018国Ⅵ
|
|
整车说明：
|
ABS型号:3631010-C2000,ABS 8,4460046450,J ABS;ABS生产企业:东科克诺尔商用车制动系统(十堰)有限公司,东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司,焦作博瑞克控制技术有限公司;选装描述:随底盘选装高度不同的驾驶室;选装前雾灯;选装驾驶室顶部装饰灯;选装驾驶室前面罩;选装前保险杠及前部灯具,选装前下视镜,选装与车身颜色相同的前保险杠,选装不同结构的车门裙板,选装无车门裙板,选装驾驶室卧铺侧窗装饰板.选装后视镜;选装后部灯具;驾驶室前脸扰流罩为选装件;选装后视镜;选装踏步结构;所用材料材质、连接方式以及后部防护装置的主要尺寸参数(断面尺寸和离地高度):侧、后防护材料均采用Q235。侧防护螺栓连接;后防护焊接,截面尺寸120×60mm,下边缘离地高500mm;专用功能及装置:该车为高空作业专用车辆,主要专用装置为折叠臂;前伸尺寸:270mm,300mm;其他说明:仅采用轴距(mm):4700,5000,整车外形长/前悬/轴距/后悬/前伸(mm)对应关系为:9395/1400/4700/2995/300,9395/1430/4700/2995/270,
9395/1400/5000/2995/0,9425/1430/5000/2995/0;
|
|
东风天锦24米高空作业车 底盘参数
|
|
底盘型号：
|
DFH1180EX8
|
燃油种类：
|
柴油
|
|
轴 数：
|
2
|
前 轮 距(mm)：
|
1876,1896,1920,1950,1914,1934,1980,2000,1815,1860
|
|
轴 距(mm)：
|
3800,3950,4200,4500,4700,
5000,5300,5800,5600,5100
|
后 轮 距(mm)：
|
1820,1860,1800,1840
|
|
轮 胎 数：
|
6
|
轮胎规格：
|
10.00R20 18PR,275/80R22.5 18PR
|
|
东风天锦24米高空作业车 发动机参数
|
|
发动机型号
|
发动机生产企业
|
排量（ml）
|
功率（kw）
|
|
D4.5NS6B190
D6.7NS6B230
B6.2NS6B210
D4.0NS6B185
DDi50E220-60
B6.2NS6B230
DDi50E190-60
D4.0NS6B195
D6.7NS6B260
D4.5NS6B220
DDi47E210-60
B6.2NS6B260
|
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风康明斯发动机有限公司
|
4500
6700
6200
4000
5000
6200
5000
4000
6700
4500
4750
6200
|
140
169
154
136
162
169
147
143
191
162
154
191
|
折叠臂高空作业车专用功能说明:
折叠臂上装配置：外置拉杆式平衡结构，1T伸缩吊钩（起升重量≦1000kg）360度全回转，工作斗载荷200kg.4支腿带圆形LED警示灯后平台照明灯；转台、工作斗双工位操作，电控及手动两种操作方式。液压油缸带液压锁止功能，H型液压四支腿，可水平及垂直伸缩，各支腿可单独操作。
折叠臂高空作业车
★轻量化设计
结构件及配套件轻量化设计，减重重量，节省燃油；
★材料及工艺
臂架和支腿均采用4mm低合金T510钢板折弯焊接成型，焊接采用自动焊机焊接，焊缝均匀，变形小，受力大，强度高；臂架与转台各转动联结轴套采用专用工装定位，焊后用龙门加工中心加工，保证配合精度；
★适应性
K 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
★节能性
转台和吊篮设有启动和熄火开关，操作方便，节省燃油；
|
